Catálogo de bombas a doble
tornillo (PDF)
Ventajas distintivas:
- Bombas autoaspirantes, inclusive con conductos de admisión
descargados.
- Impulsan todo tipo de fluidos, neutros a agresivos, con elevada
eficiencia en amplio rango de viscosidades, presiones, revoluciones y temperaturas, fijas
o variantes, o con contenidos temporarios de agua y gas.
- Impulsión por traslación axial continua del fluido, que reduce las
pulsaciones de presión, vibraciones y rumorsidad a su mínima expresión.
- Impulsión con alta protección del medio, que aumenta la eficiencia
de muchos procesos, por su bajo nivel de turbulencia y ausencia de batido, sesgado o
centrifugado del fluido.
- Impulsión de eficiencia poco sensible a la elección del punto de
funcionamiento de la bomba, lo que permite la aplicación directa de accionamientos
eléctricos o a explosión con sus regímenes rotacionales normales, sin necesidad de
instalación adicional de reductores, multiplicadores o variadores intermedios.
- Impulsión de aire, gas o vapor en suspensión, que facilita la
evacuación de los conductos de admisión.
- Impulsión con sincronización externa de rotores, que evita el
contacto metálico de rotores, permitiendo la rotación en seco durante la descarga,
vaciado de tanques o la evacuación de largos conductos de admisión.
- Los tornillos rotores asientan en rodamientos externos, en cámara de
lubricación independiente del medio impulsado.
- Impulsión de petróleo crudo con variación de baja a elevada
viscosidad y/o presión de descarga, con contenidos de gas de hasta 70%, agua hasta 100%,
arenillas hasta un 6%, sulfuros y otros corrosivos.
- Impulsión de petróleo a flujo continuo, no pulsante, que preserva
de fatiga al material del oleoducto y en especial a los arcos de expansión
("Omega") y de su consecuente ruptura.
- Fácil modificación de capacidad de la bomba por recambio con nuevos
tornillos de paso correspondiente.
- Bombas con rodamientos diseñados para la máxima presión admisible.
Bajo condiciones operativas extremas y circunstancias particulares, pueden ser provistas
de lubricación forzada y refrigerada.
- El desgaste y las averías producidas por agua, gas y arenillas, las
afecta en menor grado.
- Diseño compacto - Camisa inserto y conjunto de tornillos
recambiable.
- Larga vida útil con baja inversión en mantenimiento.

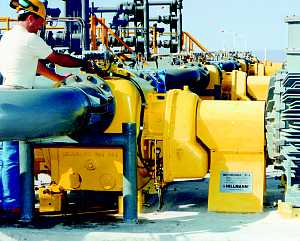

Aplicación: Oleoductos en On- y
Offshore, descarga de transporte vial y ferroviario, sistemas de carga y transferencia
terrestre y marítima, bomba de carena y lastre, destilerías, industrias químicas y
petroquímicas.
Fluidos: Petróleo crudo, sus derivados y
destilados, fuel, nafta, aceites, asfalto, aceites vegetales, melazas, adhesivos,
polímeros, todo tipo de fluido lubricante y no lubricante con o sin elevado contenido de
agua, ácidos, gases o impurezas.
Rangos:
- capacidad hasta 1500 m³/h
- presión
hasta 100
bar
- viscosidad 1 ... 30 000 cP
- velocidad hasta
3500 rpm
- temperatura 1ºC .. 300ºC
Función: Dos tornillos
bihelicoidales (doble flujo) rotan en mutuo engrane en sus alojamientos de la camisa de
impulsión, formando cámaras estancas de continua traslación axial, que transportan el
fluido desde las dos entradas de admisión hasta su descarga de presión, en el centro de
la bomba. El eje tornillo conductor acciona a su conducido mediante un engranaje de
sincronización que asegura la rotación simultánea de los tornillos con huelgos mínimos
entre sus flancos, exentos de contacto metálico.
